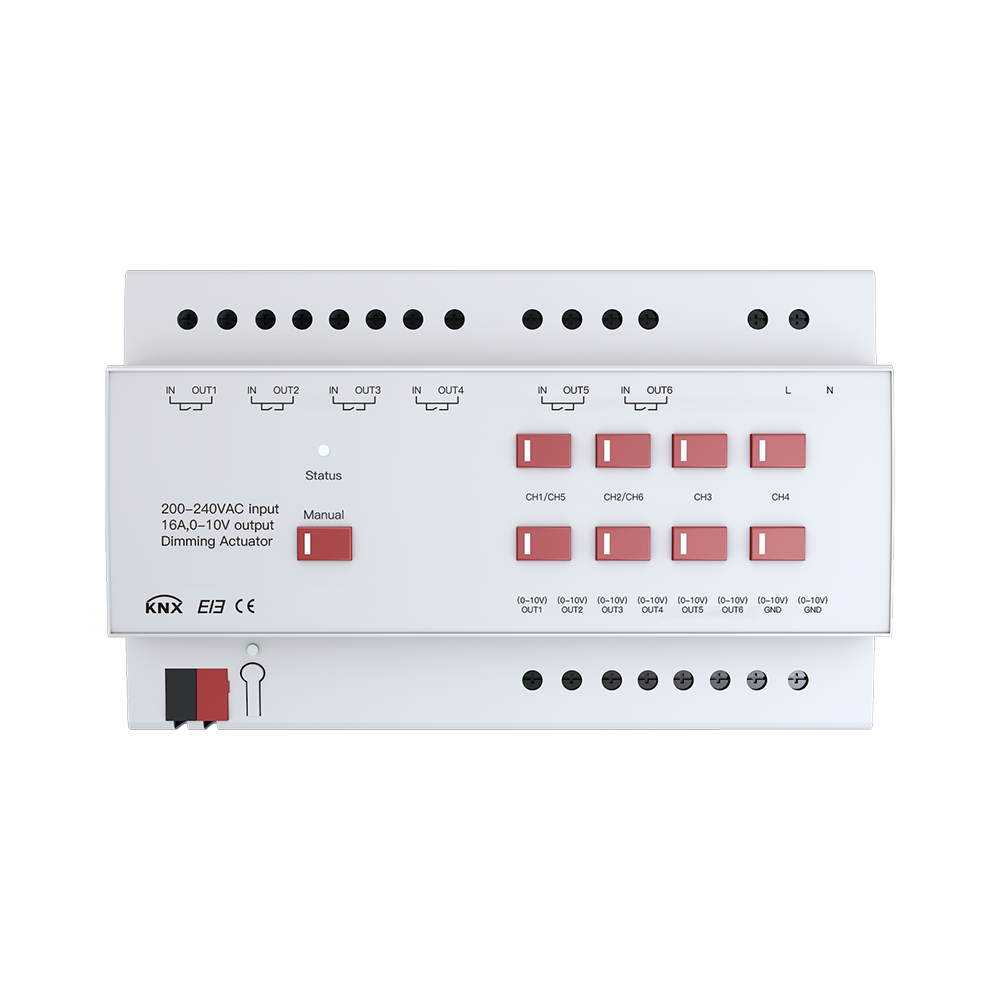

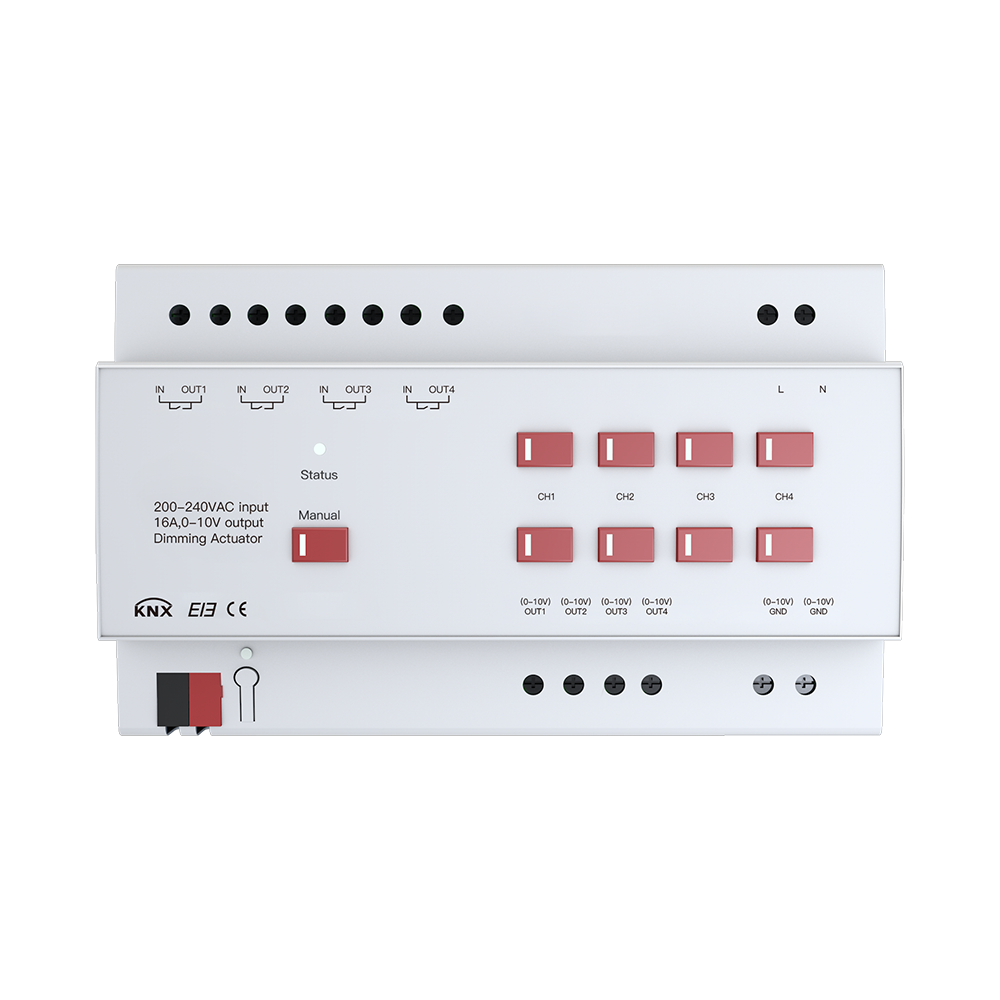

El módulo de accionamiento de atenuación de circuito 4 / 6 (0 - 10v) es un equipo de instalación modular con salida de circuito 4 / 6 0 - 10v. El terminal de bus EIB está conectado al sistema EIB / knx, y el software ETS (ets4.0 o superior) se utiliza para la asignación de direcciones físicas y la configuración de parámetros.

El módulo de ejecución tiene 4 / 6 canales, cada uno de los cuales incluye una salida de interruptor de relé y una salida de 0 - 10v. La interfaz de señal de atenuación de 0 - 10v y el transformador de atenuación de 0 - 10v pueden oscurecer lámparas incandescentes, lámparas fluorescentes, LED y otras lámparas. A través del botón de control manual, el led indica el Estado de atenuación de cada circuito.

Función:

(1) equipado con interfaz de atenuación de luz de 4 / 6 canales 0 - 10v

(2) con control de interruptor 16A de 4 / 6 vías

(3) con función de control manual y regulación de la luz

(4) con función de atenuación relativa y función de atenuación absoluta

(5) tiene la función de retroalimentación del informe de Estado

(6) tiene una función de circulación regular, que puede realizar el control de la luz de la escalera y el control de parpadeo circular.

(7) con función de conservación y restauración in situ

(8) función de selección del valor de salida de atenuación y el Estado del interruptor del relé después del Corte de energía del bus y la recuperación de tensión

(9) con función de control de escena

(10) interfaz de entrada de contacto seco de 4 / 6 vías, que puede introducir instrucciones de control como interruptores, cortinas, atenuación de luz y escenas, y está conectada directamente con la iluminación de emergencia contra incendios.

(11) ámbito de aplicación: adecuado para lámparas impulsadas por diversas interfaces de atenuación de 0 - 10v (lámparas de tubo, lámparas de proyección, lámparas de pared, cinturones de lámparas, lámparas fluorescentes, etc.), adecuado para dispositivos de control de interfaz de 0 - 10v (aire acondicionado de interfaz de 0 - 10v, conductos laterales de ventilador de 0 - 10v, sistemas de aire fresco de 0 - 10v, etc.)

(12) distancia de comunicación de cableado I / o: menos de 10 m.
